NELSON Limitrace серия CLT

ОПИСАНИЕ

Тип кабеля: саморегулирующийся.
Максимальная погонная мощность: до 24 Вт/м при 10oС (220 В). Максимальная температура рабочая температура: 65oС. Максимальная температура без нагрузки: 85oС (до 1000 часов).
Сечение жил: 1 мм2. Размер: 6,7 мм х 11 мм.
Минимальная температура установки: -40oС. Минимальный радиус изгиба: 12 мм при -40oС.


ПРИМЕНЕНИЕ

Наиболее типичными сферами применения данного продукта являются следующие: системы антиобледенения кровель и водостоков, защиты от замерзания, системы поддержания температур в таких объектах, как промышленные трубопроводы, системы противопожарной защиты, системы подачи технических жидкостей, воды, возврата конденсата. Основной продукт поставляется в комплектации с медной оплеткой, которая может быть использована и в уже упомянутых областях и в сухих, без коррозионного риска условиях. Также она используется для обеспечения заземления, в случае, если кабель устанавливается на не проводящие поверхности, такие как пластиковый или покрытый краской трубопровод.



ВАРИАНТЫ КОНСТРУКЦИИ

CB – медный экран.
Применяется в сухих, неагрессивных средах.
JT – медный экран с внешней изоляцией из модифицированного полиолефина применяется в условиях повышенной влажности. Так же рекомендуется ее использование при возможности механических повреждений.

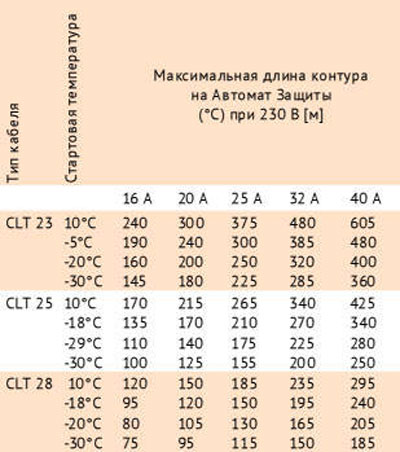

Подбор размерности автомата защиты по длине контура

Подбор размерности автомата защиты

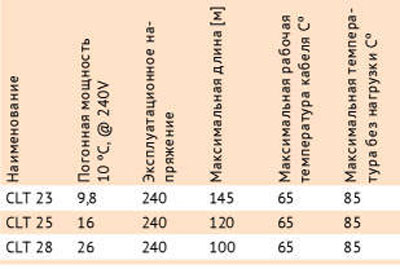

NELSON Limitrace серия CLT

NELSON Limitrace серия CLT

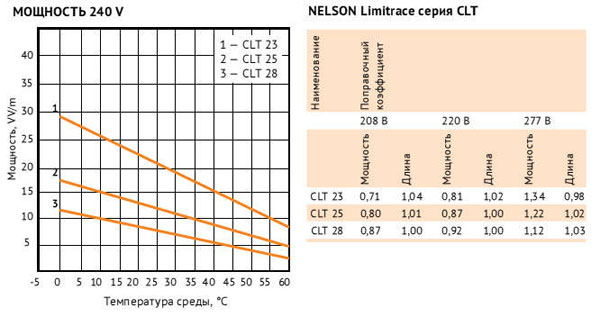

ГРАФИК МОЩНОСТИ

График мощности

КОРРЕКТИРОВКА ДЛЯ РАЗЛИЧНЫХ ЗНАЧЕНИЙ НАПРЯЖЕНИЯ

При использовании кабеля с напряжением отличным от 240 В, необходимо корректировать значения длины и мощности. Следует ориентироваться на наименьшее из ближайших значение мощности и наибольшее из ближайших значений длины цепи.

Напряжение В Погонная мощность [Вт/м]
  STF 20 CLT 25 CLT 28
240 9,8 16 26



РАСШИФРОВКА ИНДЕКСА ПО КАТАЛОГУ

СLT 23-JT
JT Внешняя изоляция из полиолефина.
3 Погонная мощность Вт на футт — для получения значения Вт/м умножить группу цифр на 3,27 и скорректировать по эксплуатационному напряжению.
2 Исполнения для базового напряжения 240 В.


АКСЕССУАРЫ
Соединительные, переходные и концевые термоусадочные муфты.
Термостаты (NESLON TA и TH серии).
Лента, предупреждающие знаки и пр.


ДОПУСКИ
Нагревательный кабель NELSON Limitrace LT сертифицирован в том числе для использования в зонах неотносящихся к категории опасных.
