Обогрев труб, трубопровода
Трубы и трубопроводы используются повсеместно и для разных целей. При пониженных температурах эксплуатация трубопровода почти всегда осложняется. Под действием отрицательных температур в трубопроводе образуются пробки, увеличивается вязкость жидкостей, что итоге может привести к полной закупорке и выходу из строя трубопровода. Трубопровод можно утеплять до бесконечности, но все равно это не будет гарантией его полноценной работы в сильные морозы. Единственный вариант гарантированно предотвратить замерзание - использовать системы для обогрева труб.
Компания «Альфа Мегаполис» предлагает различные системы обогрева трубопровода, основанные на двух основных методах обогрева - кабельный обогрев и ленточные нагреватели.
Греющий кабель для обогрева труб - это наиболее часто используемая система обогрева, существует два основных вида греющего кабеля - саморегулирующийся и резистивный.
Резистивный кабель - это греющий кабель с постоянным сопротивлением и соответственно нагрев происходит по всей длине кабеля одинаково. При обогреве трубопроводоа от промерзания, где потребность в выделяемом тепле меняется от одного участка к другому необходимо учесть что, на одних участках трубопровода резистивный кабель может выделять избыточное тепло (перегреваться), в то время как на других участках, тепла выделяемого резистивным кабелем может не хватать для полноценной работы системы.
Саморегулирующийся кабель - это греющий кабель для обогрева трубопроводов, основанный на полупроводниковой матрице который может самостоятельно менять температуру обогрева исходя из внешних погодных факторов. При повышении температуры внешней среды мощность саморегулирующегося кабеля снижается (вплоть до полного отключения), а при понижении соответственно повышается, на тех участках трубопровода, где это необходимо. За счет этого, саморегулирующийся греющий кабель экономичнее и надёжнее резистивного, но превосходит его в цене.
Ленточные нагреватели - это гибкие греющие ленты различной мощности и температуры нагрева, покрывающие от 2% до 95% поверхности трубопровода. Ленточные нагреватели используются для мягкого, равномерного обогрева по всей поверхности металлических и пластиковых трубопроводов. При использовании ленточных нагревателей для пластиковых трубопроводов не произойдет расплавления оболочки.
Компания Альфа Мегаполис предоставляет вам большой выбор систем обогрева труб и полный спектр услуг по введению их в эксплуатацию:
- тепловые расчеты (предварительные);
- проектирование;
- монтаж;
- пуско-наладочные работы.
Оставить заявку или получить консультацию на осуществление всего спектра электромонтажных работ, вы можете обратившись к нашим специалистам по электронной почте: info@alfa-megapolis.ru или по телефону: (812) 313-61-42.
При эксплуатации трубопроводов и ёмкостей возникают два типа задач обогрева:
1. Поддержание температуры
Теплоизоляция трубопровода или ёмкости не устраняет полностью теплопотери, и при определённых условиях температура рабочей жидкости (газа) может опуститься ниже допустимой, или вообще замёрзнуть. Для компенсации теплопотерь можно использовать кабельный обогрев.
2. Разогрев жидкости
Для разогрева рабочей жидкости в трубе или ёмкости до требуемой температуры так же можно использовать нагревательный кабель.
Принцип электрического обогрева труб
Для возмещения тепловых потерь вдоль трубопровода прокладывается нагревательный кабель, подобранный таким образом, что бы погонная мощность тепловыделения была не меньше потерь тепла на каждый погонный метр трубы. Выбранный кабель монтируется на трубе (или внутри нее), в нижней ее части. При использовании одного греющего контура – в положении 6 часов, при наличии 2-х контуров – в положении 10 и 4 часа (рис. 2).
В тех случаях, когда монтаж нагревательного кабеля в нижней части трубы невозможен, допускается использование альтернативных вариантов, например спиральное расположение кабеля (рис. 3). Однако такой способ менее технологичен, а потому не является предпочтительным. В сложных системах трубопроводов может быть задействовано несколько греющих контуров.
Поверх греющего кабеля крепится тепло- и гидроизоляция. Следует обратить особое внимание на надежность гидроизоляции, т.к. теплоизоляция не должна намокать или подвергаться механическому воздействию. Необходимо предусмотреть легкий доступ к таким элементам трубопроводов, как насосы, вентили и т.п.
Управление системой может осуществляться от простого выключателя или термостата, настроенного на необходимую температуру.
Последовательность проектирования систем обогрева труб и ёмкостей
- Определяющими параметрами для проектирования являются: необходимая температура жидкости, минимальная эксплуатационная температура, предельные температуры материалов трубопровода и теплоизоляции, длина трубопроводов, химическая агрессивность среды и т.п. Сам процесс можно описать следующим алгоритмом:
- Определение тепловых потерь трубопроводов. Необходимо определить минимально возможную температуру окружающей среды и теплофизические характеристики используемых материалов (теплопроводность, теплоемкость, плотность и т.д.).
- Исходя из рабочей температуры среды, подбирается необходимый тип греющего кабеля (по максимальной рабочей температуре кабеля). Влияние на выбор оказывает так же агрессивность среды. Используемый в агрессивных средах греющий кабель должен иметь химически стойкую внешнюю изоляцию, при использовании кабеля во взрывоопасных зонах, необходим кабель во взрывоопасном исполнении.
- В соответствии с п. 1 определяется мощность, требуемая для обогрева погонного метра трубы, после чего по каталогу (с учетом п. 2) выбирается нагревательный кабель с необходимой погонной мощностью.
- Рассчитывается необходимая длина греющего кабеля, мощность автоматов защиты и выполняется эскизный проект прокладки кабеля с учетом конструктивных особенностей конкретного трубопровода.

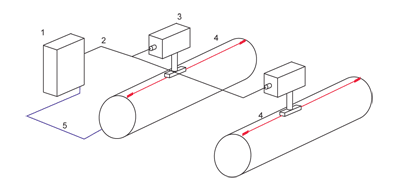

Схема промышленной системы обогрева трубопроводов
- шкаф управления
- силовой кабель
- монтажная коробка
- нагревательный кабель
- термопара с сигнальным кабелем
