NELSON Limitrace серия LT
ОПИСАНИЕ
Тип кабеля: саморегулирующийся.
Максимальная погонная мощность: до 32 Вт/м при 10oС (220 В). Максимальная температура рабочая температура: 65oС. Максимальная температура без нагрузки: 85oС (до 1000 часов).
Сечение жил: 1,22 мм2. Размер: 6,2 мм х 12,2 мм.
Минимальная температура установки: -40oС. Минимальный радиус изгиба: 12 мм при -40oС.
ПРИМЕНЕНИЕ
Наиболее типичными сферами применения данного продукта являются следующие: системы антиобледенения кровель и водостоков, защиты от замерзания, системы поддержания температур в таких объектах, как промышленные трубопроводы, ёмкости, системы противопожарной защиты, системы подачи технических жидкостей, воды, возврата конденсата.
ВАРИАНТЫ КОНСТРУКЦИИ
CB – медный покрытый оловом экран. Применяется в сухих, неагрессивных средах.
SS – экран из стальной проволоки. Применяется в сухих зонах с повышенной механической нагрузкой. Не рекомендуется использовать стальной экран в качестве заземления.
JT – медный покрытый оловом экран с внешней изоляцией из модифицированного полиолефина применяется в условиях повышенной влажности, или при воздействии водных растворов неорганических соединений (фосфаты, хлориды, слабые растворы кислот, карбонаты). Также рекомендуется ее использование при возможности механических повреждений.
J – медный покрытый оловом экран с внешней изоляцией из фторполимера применяется в условиях повышенной влажности, а также при воздействии органических веществ и растворителей или иных агрессивных веществ в обычны зонах, или зонах классифицируемых, как взрывоопасные.
| Напряжение В | Погонная мощность [Вт/м] | |||
|---|---|---|---|---|
| LT 23 | LT 25 | LT 28 | LT 210 | |
| 240 | 9,8 | 16 | 26 | 33 |

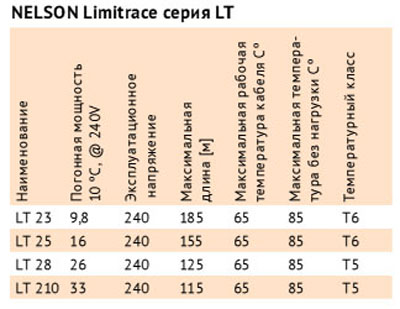

NELSON Limitrace серия LT

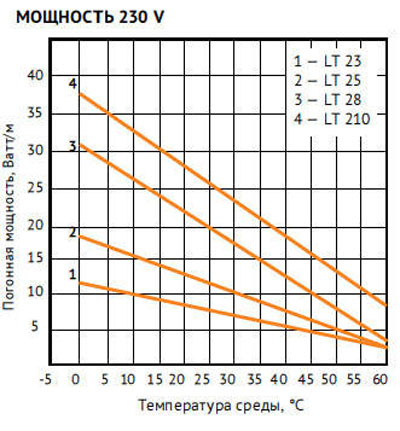

График мощности

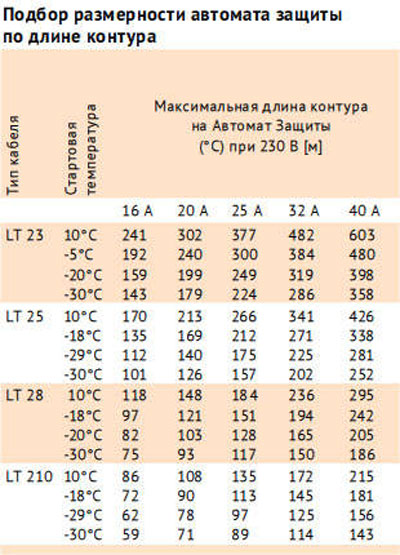

Подбор размерности автомата защиты по длине контура

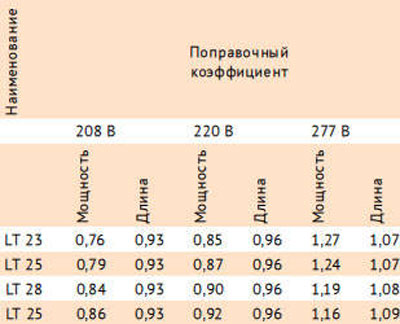

КОРРЕКТИРОВКА ДЛЯ РАЗЛИЧНЫХ ЗНАЧЕНИЙ НАПРЯЖЕНИЯ
При использовании кабеля с напряжением отличным от 240 В, необходимо корректировать значения длины и мощности. Следует ориентироваться на наименьшее из ближайших значение мощности и наибольшее из ближайших значений длины цепи.
ДОПУСКИ
Нагревательный кабель NELSON Limitrace LT сертифицирован для использования в том числе в зонах, относящихся к категории опасных.
РАСШИФРОВКА ИНДЕКСА ПО КАТАЛОГУ
LT 210-JT
JT Внешняя изоляция из полиолефина.
10 Погонная мощность Вт/фут (33 Вт/м) — для получения значения Вт/м умножить группу цифр на 3,28 и скорректировать по эксплуатационному напряжению.
2 Исполнения для базового напряжения 240 В.
АКСЕССУАРЫ
Соединительные, переходные и концевые термоусадочные муфты.
Соединительные, переходные и концевые коробки серии Z1 для взрывоопасных зон.
Термостаты (NESLON TA и TH серии).
Лента, предупреждающие знаки и пр.
